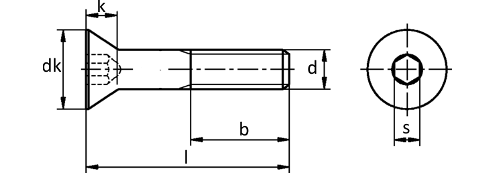

DIN 7991
| d | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M 18 | M 20 | M 22 | M 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P (pitch) | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 |
| dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
| k (max) | 1,7 | 2,3 | 2,8 | 3,3 | 4,4 | 5,5 | 6,5 | 7 | 7,5 | 8 | 8,5 | 13,1 | 14 |
| b ( l ≤ 125) |
12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
| b ( l25 < l ≤ 125) |
- | - | - | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 |
| b ( l > 200) |
- | - | - | - | - | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 |
| s | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
| l | 8-30 | 8-40 | 8-50 | 8-50 | 10-60 | 12-70 | 20-70 | 25-80 | 30-90 | 35-100 | 35-100 | 40-100 | 50-100 |
Malzeme Çeşitleri
– Çelik (4.6, 8.8)
– Paslanmaz
Yüzey Koruma Çeşitleri
– Elektrolitik Kaplama (Zn, ZnNi)
– Sıcak Daldırma Galvaniz
– Çinko Pul Kaplama (flZnyc, flZnnc)
