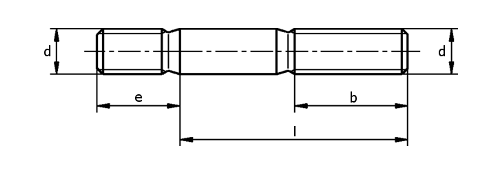

DIN 939
| d | M 4 | M 5 | M 6 | M 7 | M 8 (8 x 1) | M 10 (10 x 1,25) | M 12 (12 x 1,25) |
|---|---|---|---|---|---|---|---|
| b ( l ≤ 125) | 14 | 16 | 18 | 20 | 22 | 26 | 30 |
| b ( l25 < l ≤ 200) | 20 | 22 | 24 | 26 | 28 | 32 | 36 |
| b ( l > 200) | - | - | - | - | - | 45 | 49 |
| e | 5 | 6,5 | 7,5 | 9 | 10 | 12 | 15 |
| l | 20-40 | 22-50 | 25-60 | 28-70 | 30-80 | 35-100 | 40-120 |
| d | M 14 (14 x 1,5) | M 16 (16 x 1,5) | M 18 (18 x 1,5) | M 20 (20 x 1,5) | M 22 (8 x 1) (22 x 1,5) | M 24 (24 x 2) | M 27 (27 x 2) |
|---|---|---|---|---|---|---|---|
| b ( l ≤ 125) | 34 | 38 | 42 | 46 | 50 | 54 | 60 |
| b ( l25 < l ≤ 200) | 40 | 44 | 48 | 52 | 56 | 60 | 66 |
| b ( l > 200) | 53 | 57 | 61 | 65 | 69 | 73 | 79 |
| e | 18 | 20 | 22 | 25 | 28 | 30 | 35 |
| l | 45-140 | 50-160 | 55-180 | 60-200 | 65-200 | 70-200 | 75-280 |
Malzeme Çeşitleri
– Çelik (4.6, 8.8)
– Paslanmaz
Yüzey Koruma Çeşitleri
– Elektrolitik Kaplama (Zn, ZnNi)
– Sıcak Daldırma Galvaniz
– Çinko Pul Kaplama (flZnyc, flZnnc)
